卧式双端面磨床的液压叠加回路

2020-07-13 17:34:38

次

今天双端面磨床厂家来给大家分享的是卧式双端面磨床的液压叠加回路：

1、通径及连接尺寸

一组叠加阀回路中的换向阀、叠加阀和底板块之间的通径、安装尺寸一致，图2中采用的是6mm通径系列的叠加阀。

2、叠加阀安装位置

主换向阀应该布置在叠加阀组的上面兼作顶盖用，与油缸连接用的底板块放在下面，叠加阀均安装在主换向阀和底板之间，其顺序按系统的动作要求而定。叠加阀组回油孔在底板块下方，直接回油箱。

3、溢流阀的选择

溢流阀通径按系统液压泵的总流量确定。

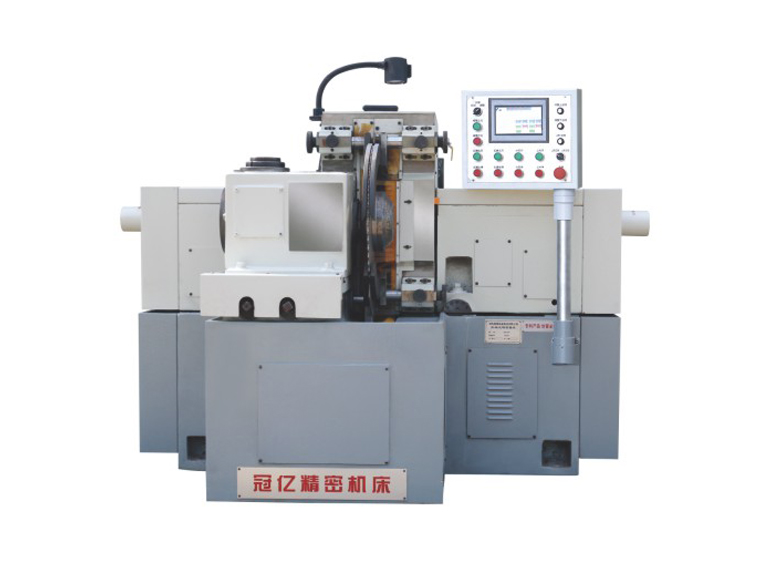

MY7640转盘送料卧轴无液压双端面磨床

4、减压阀和单向阀组合

A、B油路都采用节流阀，B油路采用减压阀的系统。这种系统节流阀应靠近油缸，如果减压阀靠近油缸，则当A IZl进油，B IZl回油时，由于节流阀的节流作用，使液压缸B腔与单向节流阀之间这段油路的压力升高。这个压力又去控制减压阀，使减压阀减压口关小，出口流量变小，造成供给液压缸的流量不足。当液压缸的运动趋于停止时，液压缸B腔压力又会降下来，控制压力随之降低，减压阀开口度加大，出口流量又增加。这样反复变化，会使液压缸运动不稳定，还会产生振动。

5、回油路上调速阀、节流阀的位置

回油路上的调速阀、节流阀等，其安装位置应紧靠主换向阀，尽量减少回路压力损失，有利于其它阀的回油或泄漏油畅通。

6、压力表开关位置

压力表开头位置紧靠底板块；在集中供油系统中，压力表开关的数量至少一个，多与集中供油中减压阀的数量相同，凡有减压阀的支路系统都应设一个压力表开关。

7、叠加阀的安装方向

叠加阀原则上应垂直安装，尽量避免水平安装方式。叠加阀叠加的元件越多，重量...越大，安装用的贯通螺栓越长。水平安装时，在重力作用下，螺栓发生拉伸和弯曲变形，叠加阀间会产生漏油现象。

8、多个油缸系统的组合

一般情况下，一个叠阀只能控制一个油缸，如本系统为多缸工作，通过底板连接出多叠阀。
